В процессе эксплуатации трубопроводов, инженерного и технологического оборудования, коммуникаций необходимо контролировать базовые параметры среды – давление, температуру, разрежение, уровень и качество. Для этого используются приборы различной точности, для установки которых важно обеспечить их доступ к среде. Доступ обеспечивается путем монтажа (приваривания) закладных устройств – бобышек, имеющих различные конструкции и выполняемых из разных материалов.
Назначение и конструкция бобышек

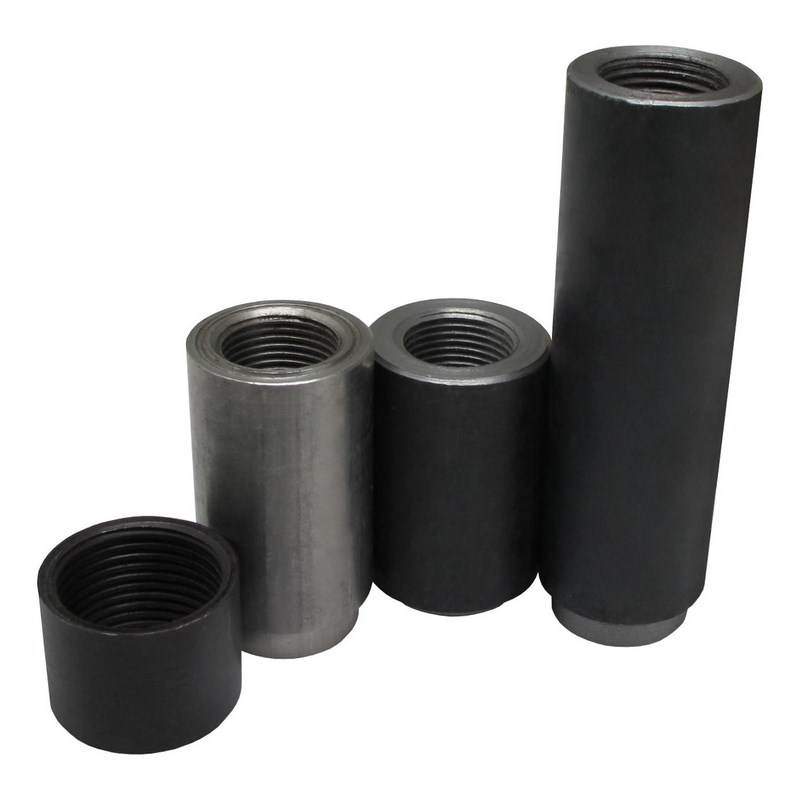

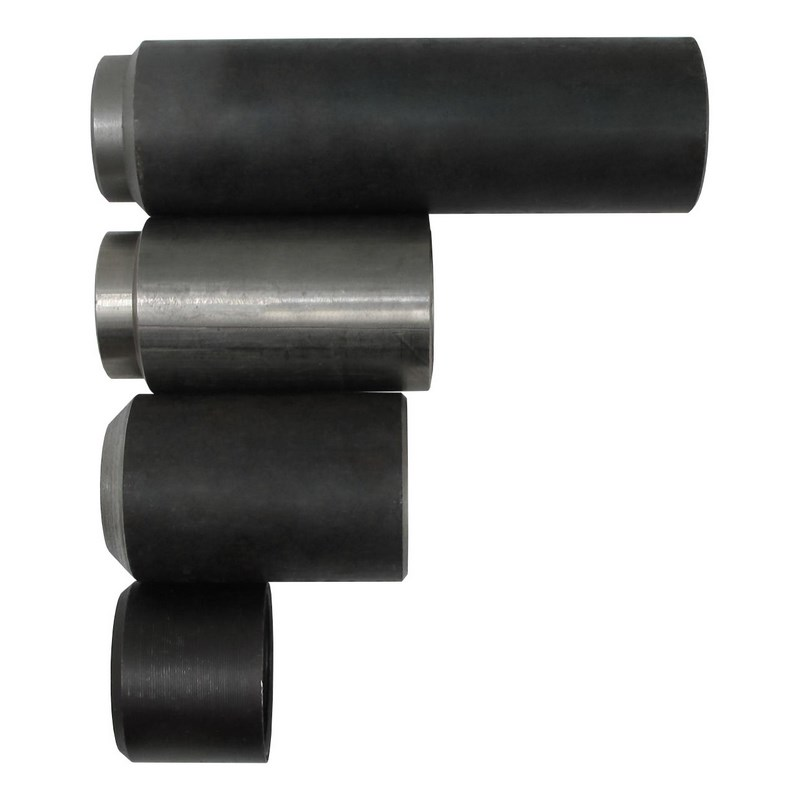

Бобышка для термометра или манометра – полая деталь, имеющая цилиндрическую форму, предназначенная для соединения с основой стенкой трубопровода. Обязательным элементом такого закладного устройства является внутреннее монтажное соединение, используемое для крепления приборов, кранов, пробок для экстренного доступа. При помощи бобышки можно установить в магистральные трубопроводы, инженерное оборудование и коммуникации:
- Термометры;
- Приборы измерения давления;
- Термодатчики;
- Приборы для измерения уровня;
- Запорную арматуру;
- Импульсных трубопроводных линий;
- Защитных гильз преобразователей.
Главное условие установки – наличие внешней резьбы на манометре, термометре или другом приборе соответствующего размера. В зависимости от сферы использования бобышки для манометра или других приборов могут быть прямые, угловые и прямые с внутренним упором.
Как выбрать бобышку
Перед тем как выбрать бобышку необходимо точно знать, для какого трубопровода она предназначена. При выборе необходимо ориентироваться на основные критерии:
- Резьба – выбирается в зависимости от того, какой будет установлен прибор. Возможно исполнение с метрической, трубной цилиндрической или трубной конической резьбой;
- Вариант присоединения – сварка или резьба;
- Материал – напрямую зависит от рабочей среды и давления. В большинстве случаев бобышки приварные, выполненные из углеродистой или нержавеющей стали марок Ст20, 10, 09Г2С или 12х18Н10Т. Стандартное давление, на которое рассчитаны такие закладные устройства – до 100 МПа;
- Длина – имеет значение при выборе угловой или прямой бобышки для установки термометров и терморегуляторов. Она должна быть такой, чтобы в бобышку помещалась ножка термометра или щуп термостата. Специалисты рекомендуют в таких случаях использовать бобышки длиной ½ или 2/3 длины ножки термометра;
- Конструктивное исполнение – бобышки могут быть для датчиков давления с открытой мембраной и без нее, для гильз с приварным или подвижным штуцером.
Указания по монтажу и эксплуатации
Для полноценного функционирования приборов и запорной арматуры в трубопроводах магистрального типа мало купить бобышки, их необходимо правильно установить и соблюдать ряд рекомендаций по эксплуатации. Монтаж бобышки на трубопровод производится при помощи сварки с обязательным соблюдением ГОСТ 16037-80 «Соединения сварные стальных трубопроводов» и СНиП 3.05.05 «Технологическое оборудование и технологические трубопроводы». После приваривания бобышки в трубопровод обязательно необходимо использовать специальные уплотнительные кольца, подкладываемые под термометры, манометры и запорную арматуру. Запрещено после установки приборов подтягивать резьбовые соединения, если в трубопроводе уже имеется давление. Окрашивание закладных устройств производится вместе с трубопроводом.
